Sie benötigen für die Integration folgende Hardware:
CIU 900 + CIM 150 + Kabel 3m
Produktnummer CIU 900: 99448387
Produktnummer CIM 150: 96824793
Produktnummer Kabel 3m: 98589048

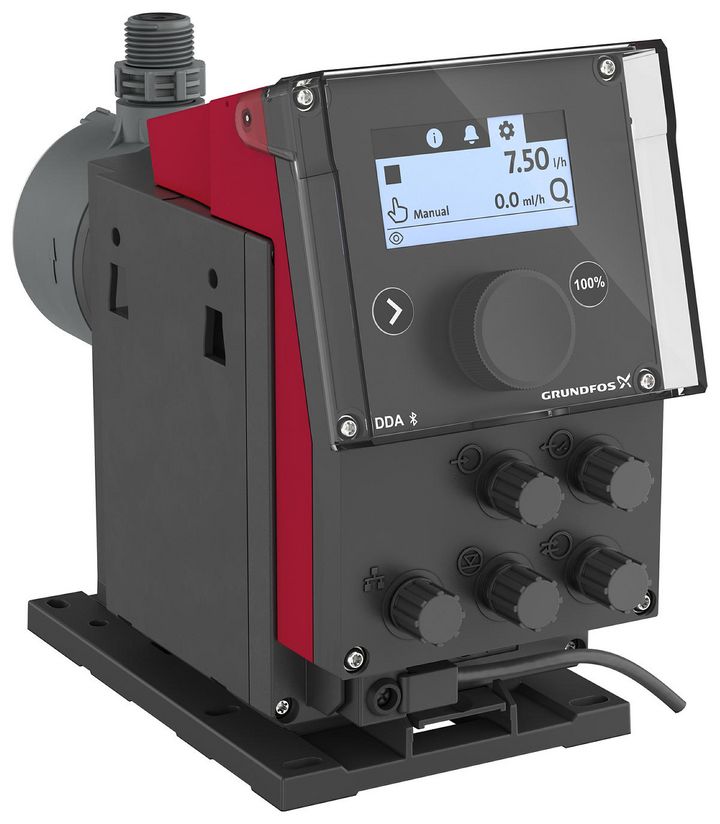

Hinweis: Für große DDA XL Pumpen ist eine CIU-Box erforderlich (Einsatz der E-Box nicht möglich).
Für die Datenbuskommunikation der DDA Dosierpumpe mit einer CIU Box kann folgendes Kabel verwendet werden: Genibus Verbindungskabel, 3 m, M12 (98589048).
CIM/CIU 150 Kommunikationsschnittstelle für eine einfache Integration in Profibus-DP Netzwerke. Die Systemintegration erfolgt ganz unkompliziert über GSD - Dateien und unterstützt das Standardprofil für „intelligente Pumpen“ von PROFIBUS & PROFINET International.
Die CIU 900 ist ein externes Modul zur Integration der CIM, für Wand – oder Hutschienenmontage. Diese besitzen ein integriertes 24 - 240 V AC/DC Netzteil.
Erfahren Sie mehr über das CIU-Modul im Grundfos Product Center
Erfahren Sie mehr über das CIM-Modul im Grundfos Product Center
Quick Guide zu den CIM/CIU-Modulen
Das PC-Tool CIM/CIU ist ein Tool für den Systemintegrator und das Grundfos-Servicepersonal. Es zeigt den Dateninhalt (Funktionsprofil) eines Grundfos-Produkts, das über eine CIM/CIU-Schnittstelle oder SoftCIM mit Ihrem PC verbunden ist.
Schritt für Schritt führt Sie die Grundfos GO App für Ihr Smartphone oder Tablet durch den Einrichtungsprozess eines Gateways in die Grundfos iSolutions Cloud (GiC). Die kostenlose Smartphone-App steht in den untenstehenden App-Stores zum Download bereit:
